Frequenzverdoppler
- Produktbeschreibung
- Rezensionen1

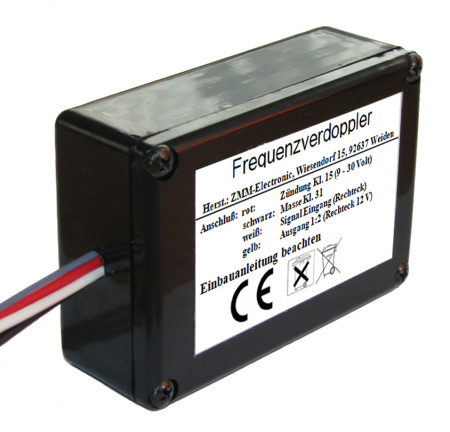

Dieser Frequenzverdoppler ist modular aufgebaut und wasserdicht vergossen. Er verarbeitet Rechtecksignale oder Sinussignale mit entsprechend hoher Amplitude.
Das Modul eigent sich für den Anschluss von Navigationssystemen, Fahrtenschreibern usw. bei nicht verwertbarem Geschwindigkeitssignal.
Er erfasst ein Frequenzsignal und erzeugt am Ausgang ein Rechtecksignal in Höhe der Betriebsspannung mit Teilung 1:2 (Verdoppelung).
Der Ausgang ist ein Open Collector Ausgang.
Nur für Rechtecksignale oder Sinussignale mit entsprechend hoher Amplitude!
Technische Daten:
Spannungsversorgung: 9 - 30 Volt
Stromaufnahme: 45 mA
Eingangssignal: TTL 0 - 5 Volt
Ausgangssignal: Rechtecksignal in Höhe der Betriebsspannung
Signalteilung am Ausgang: 1:2 (Verdopplung)
max Eingangsfrequenz: 4.000 Hz
Länge: 72,0 mm
Breite: 50,0 mm
Höhe: 21,0 mm
Wichtiger Hinweis:
Bei Änderungen von Baugruppen und Teilen am Fahrzeug die von einer ausschlaggebenden Bedeutung für die Verkehrssicherheit sind (z.B. Lenkung, Bremsanlage, Bereifung, Fahrwerk und tragende Teile) kann die Betriebserlaubnis des Fahrzeuges erlöschen. Artikel mit KBA-Zulassung, TÜV-Gutachten oder EG-ABE können bei bestimmungsgemäßer Verwendung ohne weitere Abnahme in ein Kraftfahrzeug eingebaut werden. Informationen über die Notwendigkeit von Eintragungen im Rahmen einer Einzelabnahme erhalten Sie von den bekannten Kraftfahrzeug-Überwachungsorganisation.
Beachten Sie hierzu die Rechtslage.
Hersteller: Michael Zitzmann, Wiesendorf 15, 92637 Weiden, info@zmm-electronic.de, Tel.: 09605/9250340
